随着工业物联网技术的高速发展，数据采集终端模式的存在已经兼具采集、解析、数据通讯功能一体化，具有更高的测量精度和抗干扰能力，传统的仪表+传感器模式将逐渐退出市场。
数据采集控制仪替代所有的属性仪表成为现实，它支持RS485输出接口的数据采集终端或两线制（4-20）mA变送器。支持1~12路信息的显示和控制器，即所有属性数据采集终端既可以使用同一个仪表。
数据采集控制仪内部贮存了几乎绝大多数的工程量单位，随着数据通讯直接调用，（4-20）mA变送器的工程量可以人工调用工程符号。
数字量输出、模拟量输出、开关量输出、PID输出、比例脉冲和频率输出一应俱全，是一款资源量非常丰富的数据采集控制仪表。
- 典型应用
- 性能特点
- 技术参数
- 安装配套
- 订购指南
典型应用：

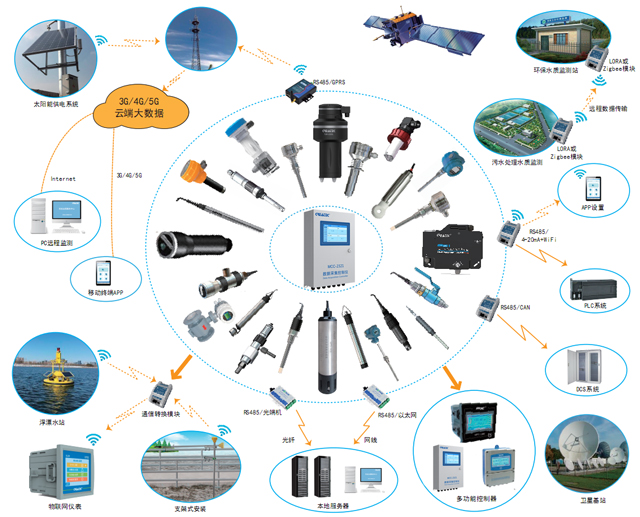

面向复杂的工业过程、污水处理、中水回用、环境监测、工业现场控制、化学制程等领域、热工侦测和离散控制、数据变送控制以及远程数据传输。
1、显示界面可以自由组态4/6/9/12个参数的显示窗口；
2、主/从（下行/上行）型两个Modbus RTU通讯协议的物理端口配置；

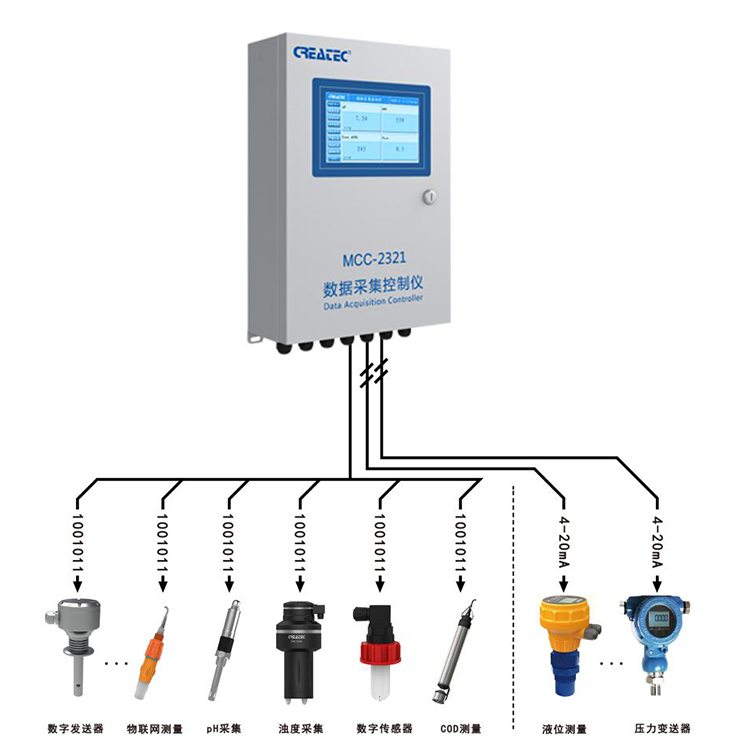

3、下行RS485总线和4～20mA接收端口混搭，可接纳（1～12个）任意测量属性的测量变送器；
4、上行串口可以连接任意PLC、计算机、以及配置WIFI\Zigbee\4G\GPRS\LORA无线远程模块；
5、下行端口的RS485总线还可以支持多个WIFI\Zigbee\4G\GPRS\LORA与传感器之间的无线通讯链路
6、数采控制器内部储存了多种工程计量单位，满足各种属性变送器的工程量计算配置；
7、4路变送输出，可选择任一路属性的信息进行（4～20）mA变送输出，支持数据/mA之间的迁移；当需要对某一通道参数进行PID调节控制时该路mA与通道之间关联，通过设置PID三个参数设置实现闭环PID的控制调节；
8、4路控制继电器可配置任意参数通道的超限报警控制或DI关联（机械触点*3，电子触点*1），电子触点还可以与其中任意一路参数关联支持比例脉冲输出模式，向计量泵发送比例脉冲；
9、全密封、壁挂式壳体，符合IP65防护级别的现场防护能力；
| 通讯端口 | 上行从通道 Modbus RTU协议 RS485端口与DTU及DCS相连 下行主通道 Modbus RTU协议 RS485端口与数据采集终端连接 |
| 4~20mA输出 | 4路 两线制 最大回路电阻400Ω |
| 4~20mA输入 | 4路 两线制（主动馈电） |
| DI输入 | 4路 光电隔离 数字信号 |
| DO 输出 | 4路 继电器输出 1路单刀双掷 2路单刀单掷 AC220V 3A(MAX) 1路 光电开关 比例脉冲/频率 负载能力100mA/DC30V |
| 电源输出 | 8路 DC 24V 为数字传感器供电 |
| 显示方式 | 7吋组态屏 |
| 供电要求 | 24V±6V 不低于5W |
| 环境要求 | 环境温度：（5~45）℃ 相对湿度：≤90%。 |
| 外形尺寸 | （410×2mm×119）mm(高×宽×深) |
| 安装方式 | 壁挂式安装 |
基本订购单元：

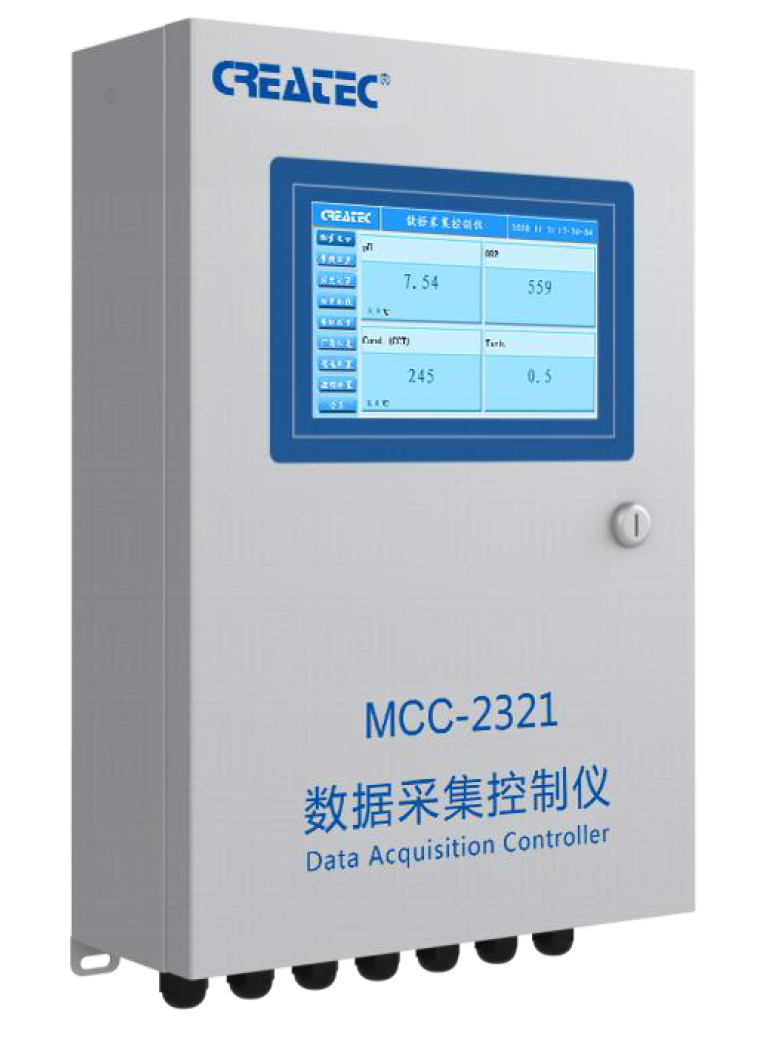

MCC-2321数据采集控制仪
选购单元：
任意数字化水质在线传感器
任意数字化热工传感器
任意（4-20）mA水质在线传感器
任意（4-20）mA热工传感器
