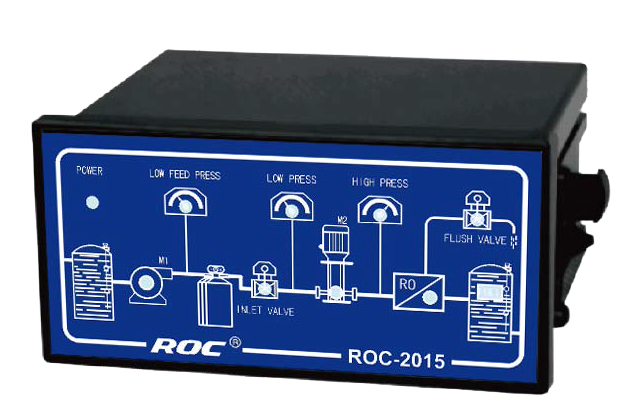

1. ROC-2015单级反渗透控制器

  本控制器是一款小型化一级反渗透控制水系统配置的自动运行管理的控制器，只需要在外围添加少量的电器元器件就可以实现反渗透设备的自动运行。

2.主要功能和运行指示有：

  无水保护功能，低压保护功能，高压保护功能，纯水箱液位控制功能，膜冲洗功能，外部控制。

  进水阀灯指示，低压泵灯启动指示，高压泵灯启动指示，冲洗阀灯启动指示，高液位灯指示，RO膜灯指示。

  低压保护报警，无水保护报警，高压保护报警。

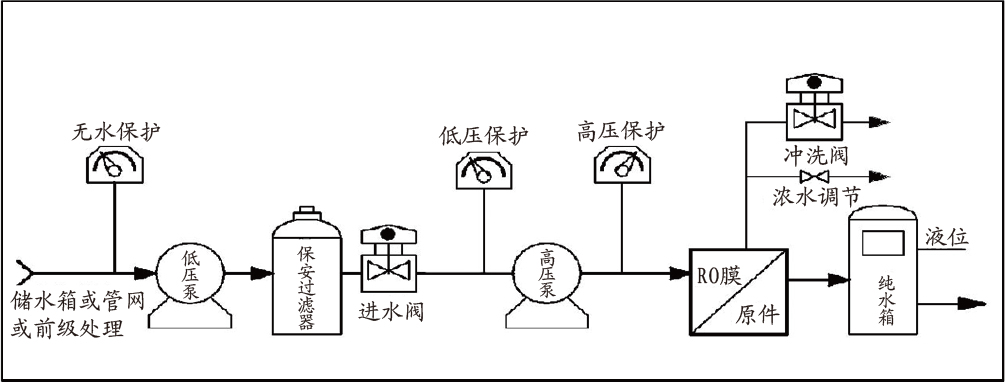

3. 整机基本工作流程如图：

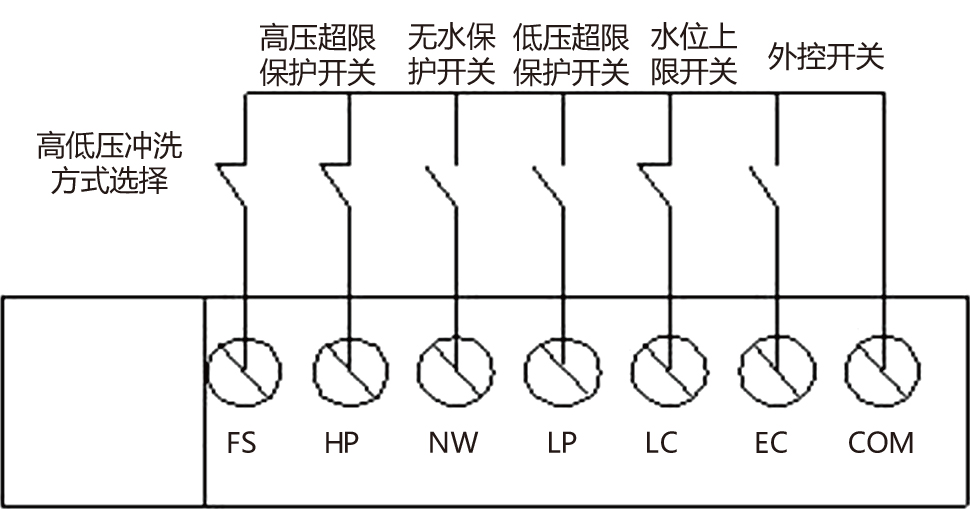

4.接线信号采集接线端子的连接如图：

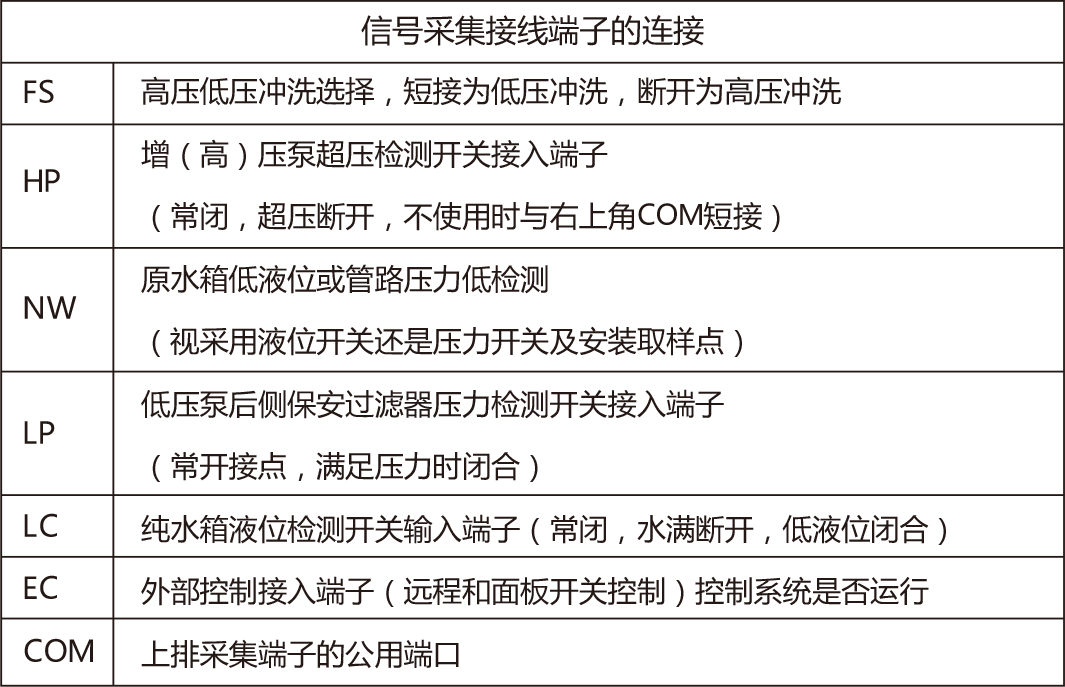

信号采集接线解析：

COM和EC是外部控制接入端子控制系统是否运行，如果没有外部控制需要把这个点短接上，不然控制器就无法启动运行。

COM和LC纯水箱液位检测开关端子（常闭显示的是水满高液位，断开是显示的是水低液位）初次上电是断开的。这个点接地是液位。

COM和LP是低压泵后侧保安过滤器压力检测开关接入端子（常开接点，满足压力是闭合）。

COM和NW和原水箱低液位或者管路压力低检测（视采用液位开关还是压力开关及安装取样点），一般的是液位具体看现场实物。

COM和HP高压泵超压检测开关接入端子（常闭，超压断开；不使用时需要短接）。

COM和FS高压低压冲洗选择，短接为低压冲洗，断开为高压冲洗。具体现场客户自行实际选择。

信号采集的COM点是公共用的端口内部有电，不需要外部给电。

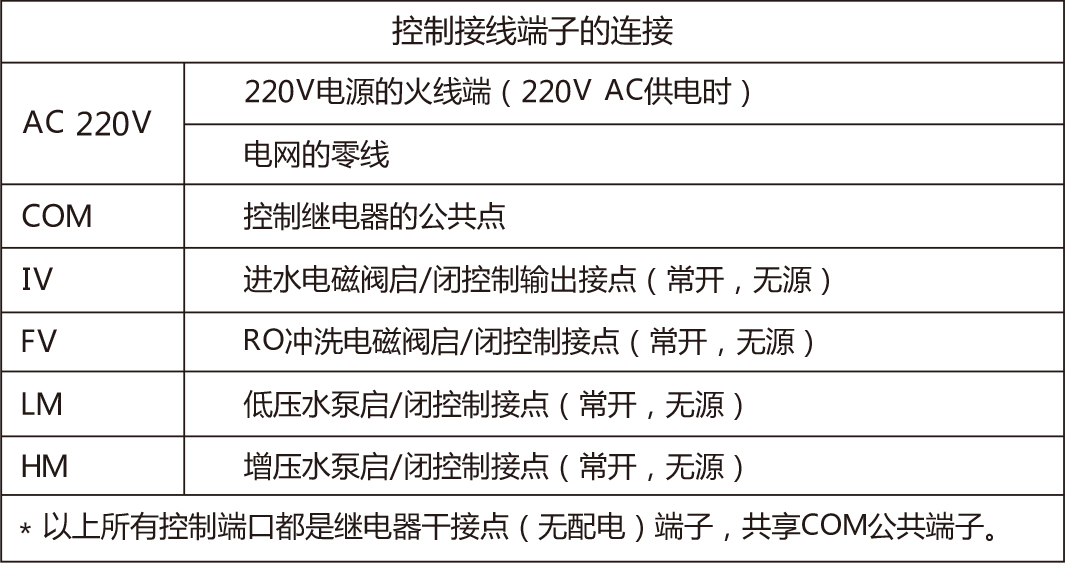

控制接线端子接线解析：

  AC220V接主电源；

  COM和IV是进水电磁阀启/闭控制输出接点（常开无源）；

  COM和FV是RO冲洗电磁阀启/闭控制输出接点（常开无源）；

  COM和LM是低压水泵启/闭控制输出接点（常开无源）；

  COM和HM是增压水泵启/闭控制输出接点（常开无源）；

     控制端子的 COM点是继电器的干接点没有电，需要给和220V的负极短接，不然仪器的控制部分不能启动。

ROC-2015反渗透器的接线图：

  注：输入信号和COM接口严禁直接或间接引入其他有源信号。信号和COM端子之间连接的必须是无源干接点传感器或信号。

常见的故障：

1.给电后表只显示电源灯亮，系统不启动；

2.给电后无水保护灯亮，蜂鸣器报警响，系统不启动；

3.面板出现低压蜂鸣器响，系统不启动；

4.给电后纯水箱显示水满，系统不启动，但实际纯水箱里面没有水。

常见问题解决：

1、检查接线端子EC的外部端子是否接线，如果需要远程控制，就把ES的线接上，如果不需要远程控制启动，就把COM和EC用短接线短接在一起。

2、检查接线端子的COM和NW的液位或者压力接线是否正确。

3、检查接线端子COM和LP的压力开关接线是否正确。

4、检查接线端子COM和LC纯水箱的液位开关是否接反，如果接线有问题更改接线。

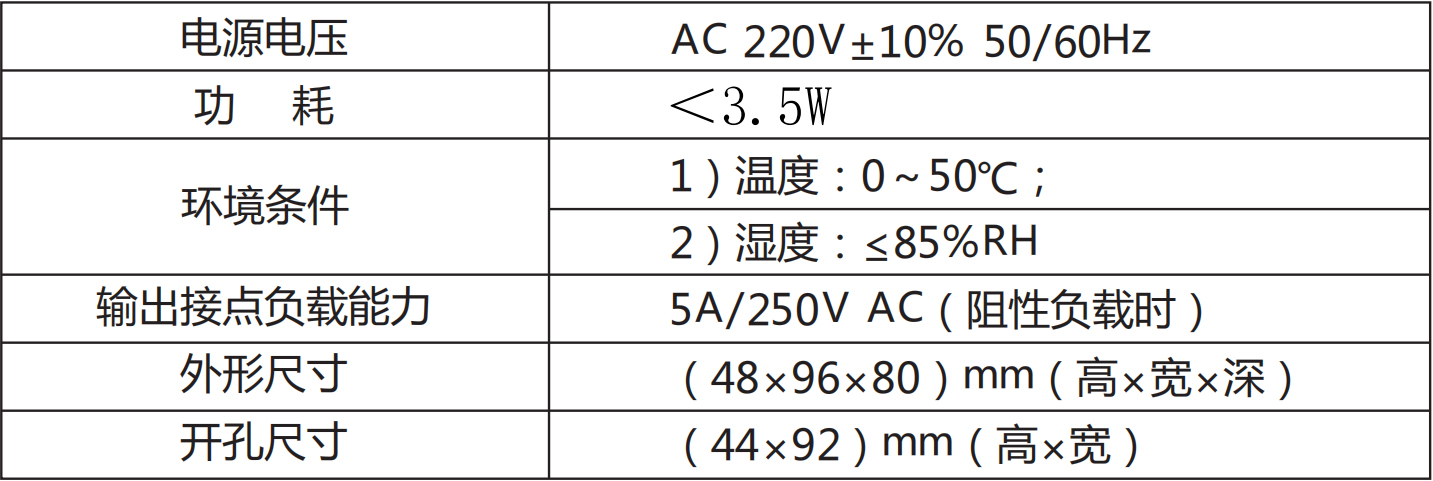

ROC-2015主要技术指标：

资料提供：售后组  闫工
