一、 认识浊度

浊度表示的是水中悬浮物物质与胶态物质对光线透过时所发生的阻碍程度或发生的散射现象。

浊度是由微小颗粒悬浮物和微生物、有机物、胶体等等引起的。水的浊度指标反映了水体受污染程度。低浊度水清澈透明，高浊度水会显得浑浊不清。

浊度对于饮用水检测尤为重要，原因在于当把水的浊度降低1.5NTU时，水中有机物只可去除60%左右；浊度降低至0.5NTU时，有机物可去除80%左右；浊度降到0.1NTU时，绝大多数有机物可被去除，即水中的有害孢子、细菌、贾弟鞭毛虫等在<0.1NTU的水中可基本被去除，可最终保障饮水安全。

天然水由于水源所处的环境及其他因素的影响，其所含杂质的性质、数量差异较大，所以浊度是水中悬浮物与胶体光学性质的综合反映。和悬浮物在水中的含量有关，与物质所呈颗粒大小有关，与物质形状和表面反射性能有关，但与水的颜色无关。

在理化研究中，浊度是指单位体积样品中的散射光强度与入射光强度的比率。美国《水和废水标准检验法》中指出，“浊度”一词应明确为一种水样的光学表示法，这种光学性质能使通过水样的光线被散射和吸收，而不是直线穿透。

ISO 7027中规定：浊度表示的是水中悬浮物物质与胶态物质对光线透过时所发生的阻碍程度或发生的散射现象。

二、 浊度数据采集终端

常见的浊度仪是由传感器和二次仪表构成的，一次单元是光学系统，所有的测量、解析都是由仪表（二次单元）完成的。

浊度数据采集终端是由光学系统和解析系统构建的一体化数字感知终端。直接以RS485或转换成其他数据格式输出浊度数据，可直接融入DCS、PLC、物联网系统，是互联网+时代的宠儿。

三、 测定原理

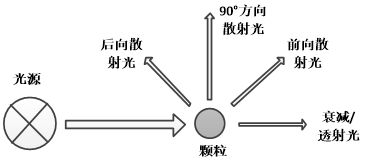

由特定光源经准直后照射进水体中的光束，光束激发水体中的悬浮颗粒在不同方向发生散射效应，如下图所示。

不同颗粒在不同方向上的散射光强是不同的，90°是浊度最常见的检测角度，因为这个角度对各种颗粒大小的散射光都比较敏感。而多个检测器及检测角的参与可降低水样颜色和浊度仪组成的干扰。

现在市场上的浊度仪都有自备光源，根据光的波长和带宽，入射光的光源多以可见光(如钨丝灯)，钨丝灯可以提供(400～600nm)短波长的光线，短波长对微小颗粒的散射测量比较有利。但钨丝灯功耗比较大导致灯的寿命较短，寿命周期的光强不能恒定，也常出现接触压降造成测量偏差。

红外光(如半导体二极管)被广泛采用，典型工作波段在830～890nm，这种光源的典型特征是能耗比较小、不受水样中颜色的干扰。激光光源(半导体激光)，利用激光束的准直和光强检测经过深处理后极低的浊度取得明显的检测效果，常对于深度净化的超滤水、纯净水进行浊度检测。

总之，因为浊度检测应用的场合不同，所选用的光源和检测角度不同，需要结合实际需求进行设计。

四、 浊度数据终端产品家族

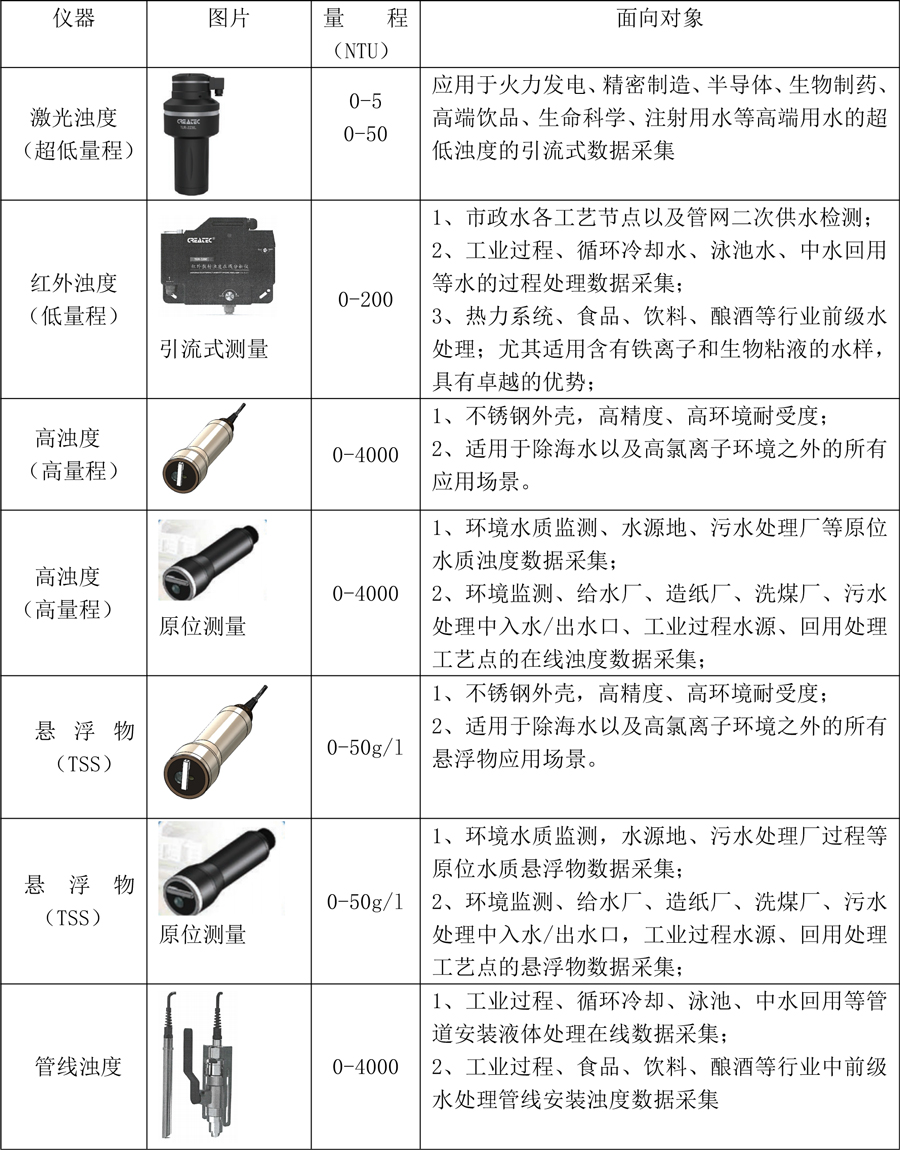

面向各领域的技术应用和差异性的需求，为深净化高端用水、市政供水、管线水浊度、环境和污水原位检测推出一个完整的浊度系列，成为一个浊度家族化产品分布。

浊度（悬浮物TSS）系列产品家族，形成覆盖高纯净至污水的整个应用分布带，总有一款可以满足你的需求。

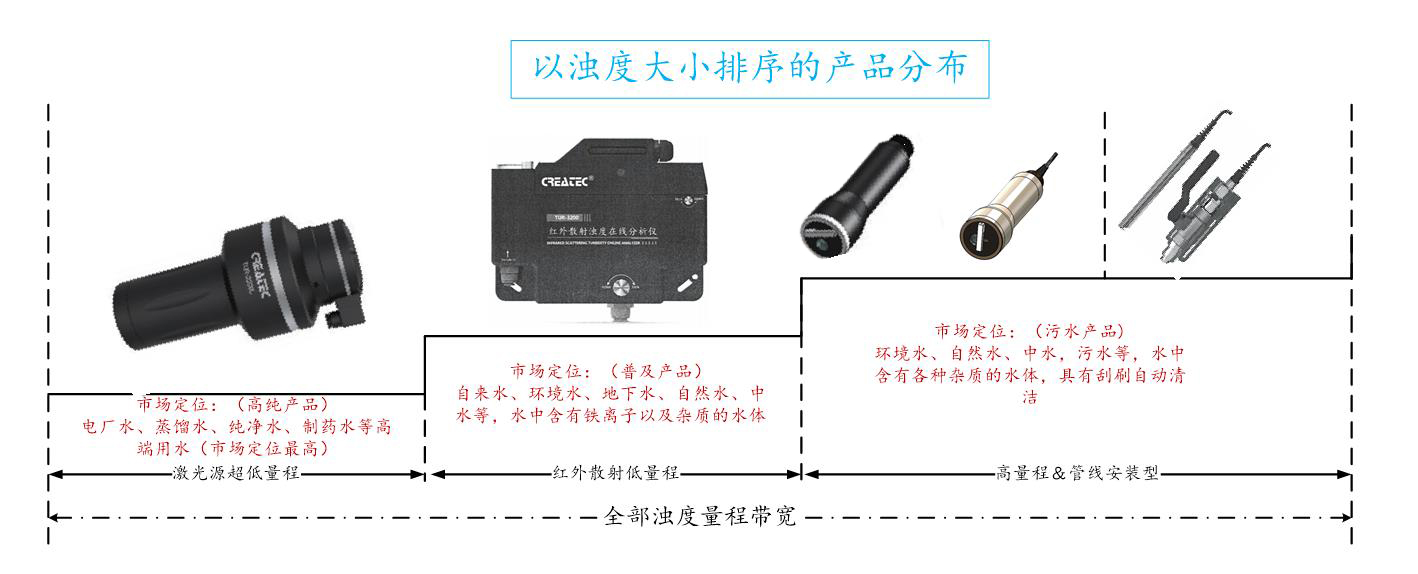

                       浊度产品家族覆盖图

五、 浊度数据采集终端的设置

1. 浊度数据采集终端，它安装在测量工艺点直接向外部传输通讯数据，这些数据可以直接与PLC、工控机、DCS系统、以太网系统、组态显示器系统连接，或通过有线/无线/网络/光纤直接进入云系统。

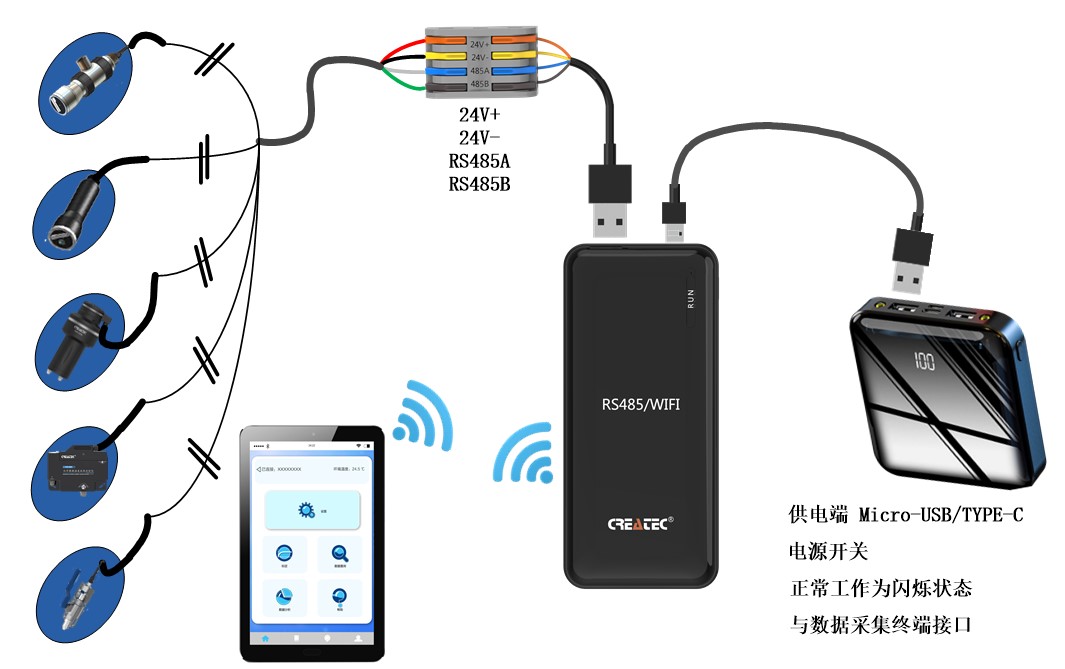

2. 当浊度数采终端与所有的数字化系统完成联络时，均需要按照网络通讯的原则为这个终端提供一个唯一的地址和约定的同步速率，为满足这个快速增长的需求，配套有APP物联工具轻松完成设置。

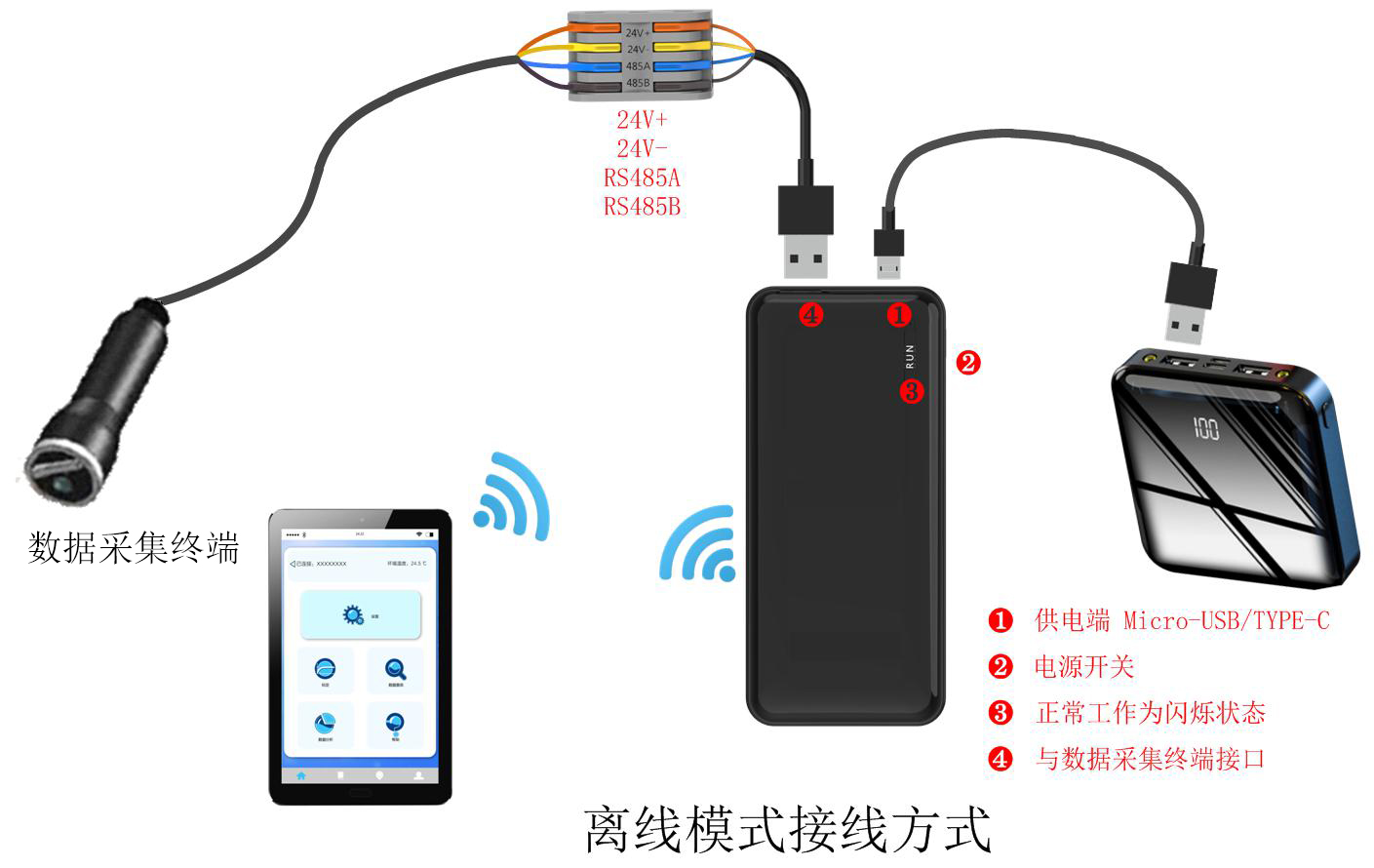

3. 使用APP设置浊度数据采集终端与任意数字化设备之间的通讯配置，通过扫描产品上的二维码，从云端下载它的设置小程序，在APP界面下寻获以及设置分配给本设备的地址和约定速率，可以轻松地完成产品与系统之间的绑定和匹配。

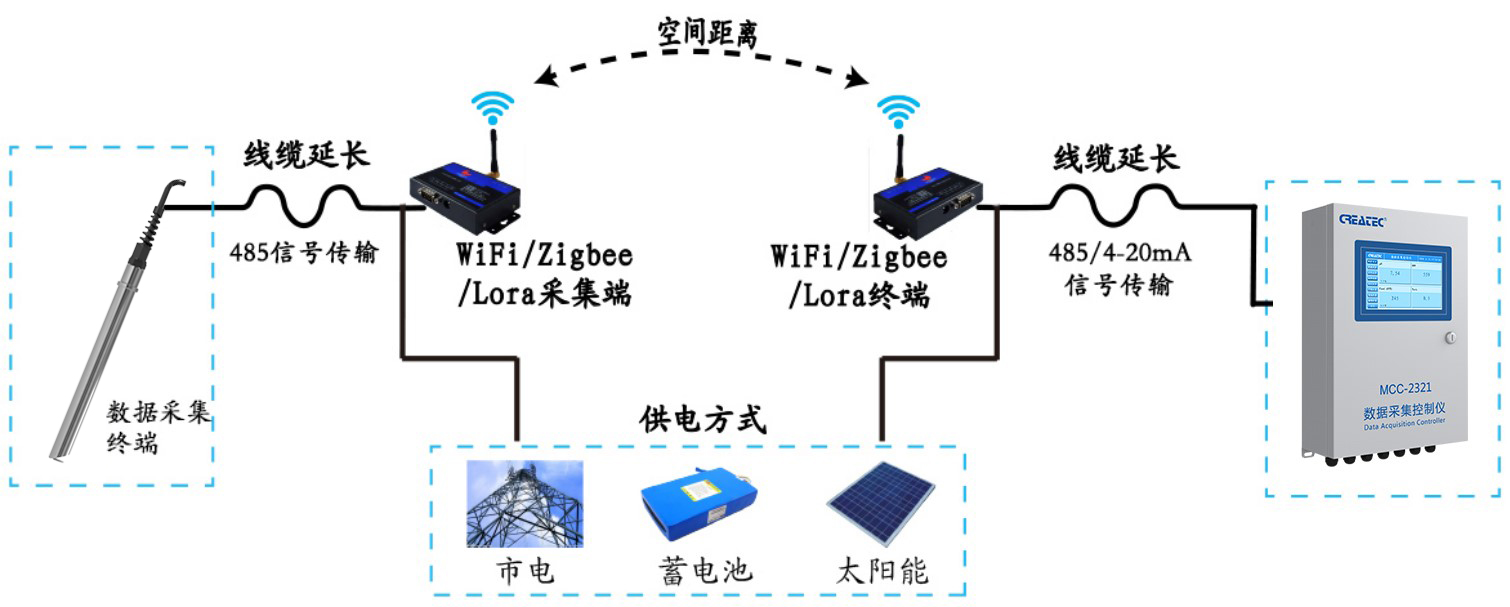

4. 无线数据远传，在环境监测以及污水厂等应用场景下的安装使用时，为了避免远距离的布线和施工不便，还为浊度数据采集终端配置了无线远程数据传输模组，在现场可以使用就地太阳能、风能、水力能供电的无线远程安装，为用户提供更多便利的应用体验。

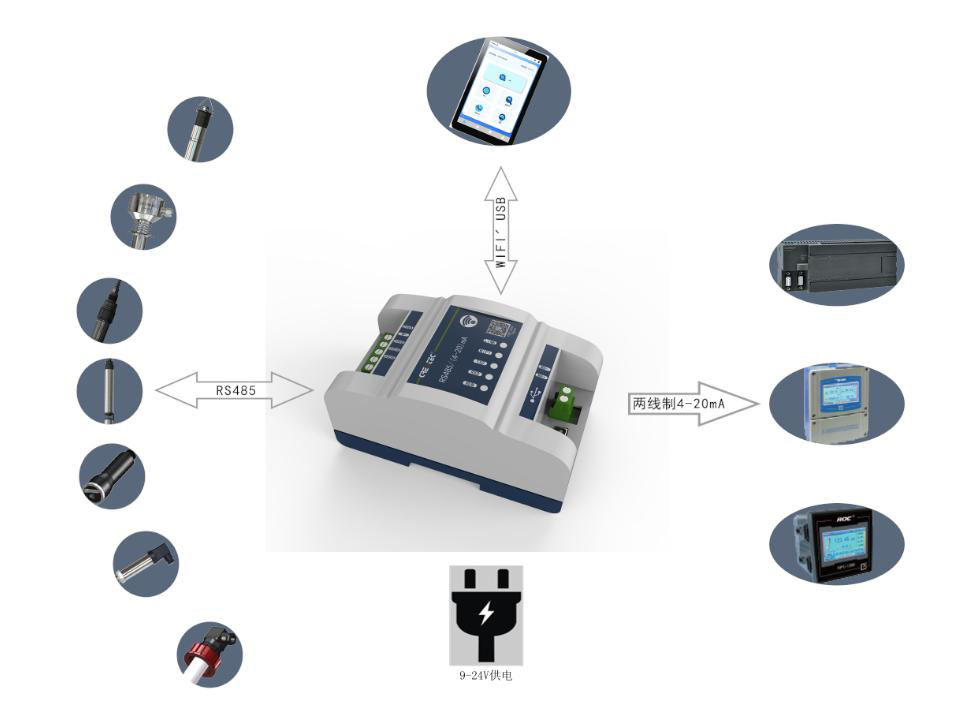

5. 多模式转换，在实现数字、模拟、无线、光纤、以太网和不同的通讯协议时，为了满足各种模式下的互联互通，一系列的转换模组可以为现场的运用提供全面的问题解决方案。

2021.03.07

资料提供：研发总工
