CCT-3320V电导率仪的使用方法说明

一、 性能指标

测量范围：（0～20）/（0～200）/（0～2000）μS/cm

（三档量程可选）

准确度：1.5 %(FS)

稳定性：±2×10-3（FS）/24h

电导池：塑料结构 常数：1.0cm-1

*注 1：在医药、食品、饮料等领域不推荐塑料电导池，建议使用

卫生级电导池，本着负责起见推荐使用更高级别仪表。

温补元件：NTC 10K

介质温度：(5～50)℃

螺纹尺寸：1/2 NPT 管螺纹

介质压力：（0～0.5）MPa

电导池总长：5m或约定≤30m

温度补偿： 以25℃为基准,自动补偿

显示方式： 位

LCD显示（CCT-3320V）

LED显示（CCT-4320A）：

变送输出信号：无此功能

供电电源：AC 220V±10% 50Hz

电源消耗：≤1W

环境条件：（1）温度（0～50）℃ （2）湿度≤85%RH

外形尺寸：（48×96×100）mm（高×宽×深）

开孔尺寸：（45×91）mm（高×宽）

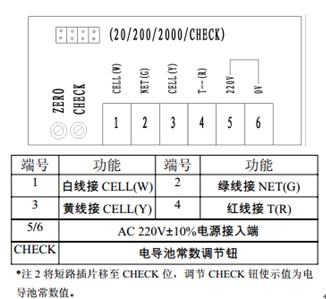

二、面板接线图及说明

为确保电导池测量结果准确，应避免电导池间因有气泡或死水而造成数据失准，请严格按下图正确安装方式安装：

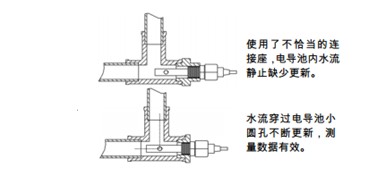

三、测量电导池安装说明：

为确保电导池测量结果准确，应避免电导池间因有气泡或死水而造成数据失准，请严格按下图正确安装方式安装：

四、正确设置：

仪表安装完毕接通电源，进行如下操作：

1． 常数校正：

将后面板短路插片移至 CHECK（校正）位置，

显示屏左上角显示“C=”,调节左下方 CHECK 调节

钮使其与电导池上常数值相符。

例：若电导池常数 C=1.059cm-1 则调 CHECK

（校正）调节钮使仪表显示为1.059

2． 量程切换：

将后面板短路插片移至 20/200/2000 适合量程档，

为获得最佳分辨尽量选择较低量程。
